leXsolar · Fotonapon u nastavi
Od sunčeve svjetlosti do električne energije.
Didaktički sustavi za razumijevanje fotonaponskih ćelija i PV sustava. Od prvih pokusa u osnovnoj školi do mjerenja i analize regulatora u strukovnoj i visokoškolskoj nastavi.
Koji sustav odgovara vašoj nastavi?
Pomaknite tablicu lijevo–desno
| Sustav | Primjena | Mjerenja i pribor |
|---|---|---|
| Professional · 1118 | Strukovna i visokoškolska nastava; analiza PV sustava | AV-Moduli i PowerModule uključeni; termometar dodatno |
| Ready-to-go · 1105 | Školski pokusi, radionice i prijenosne demonstracije | Multimetri, termometar, luksmetar i napajanje uključeni |
| Large · 1103 | Školska fizika i istraživanje svojstava ćelija | Mjerni i napojni pribor naručuje se zasebno |
| Basic · 1130 | Osnovna škola; uvodni kvalitativni pokusi | Potreban Minikit Basic ili Kit Basic |
| Sunstick · 1101 | Učenje kroz igru od 5. godine | Propeler, diskovi, zujalica i LED modul uključeni |

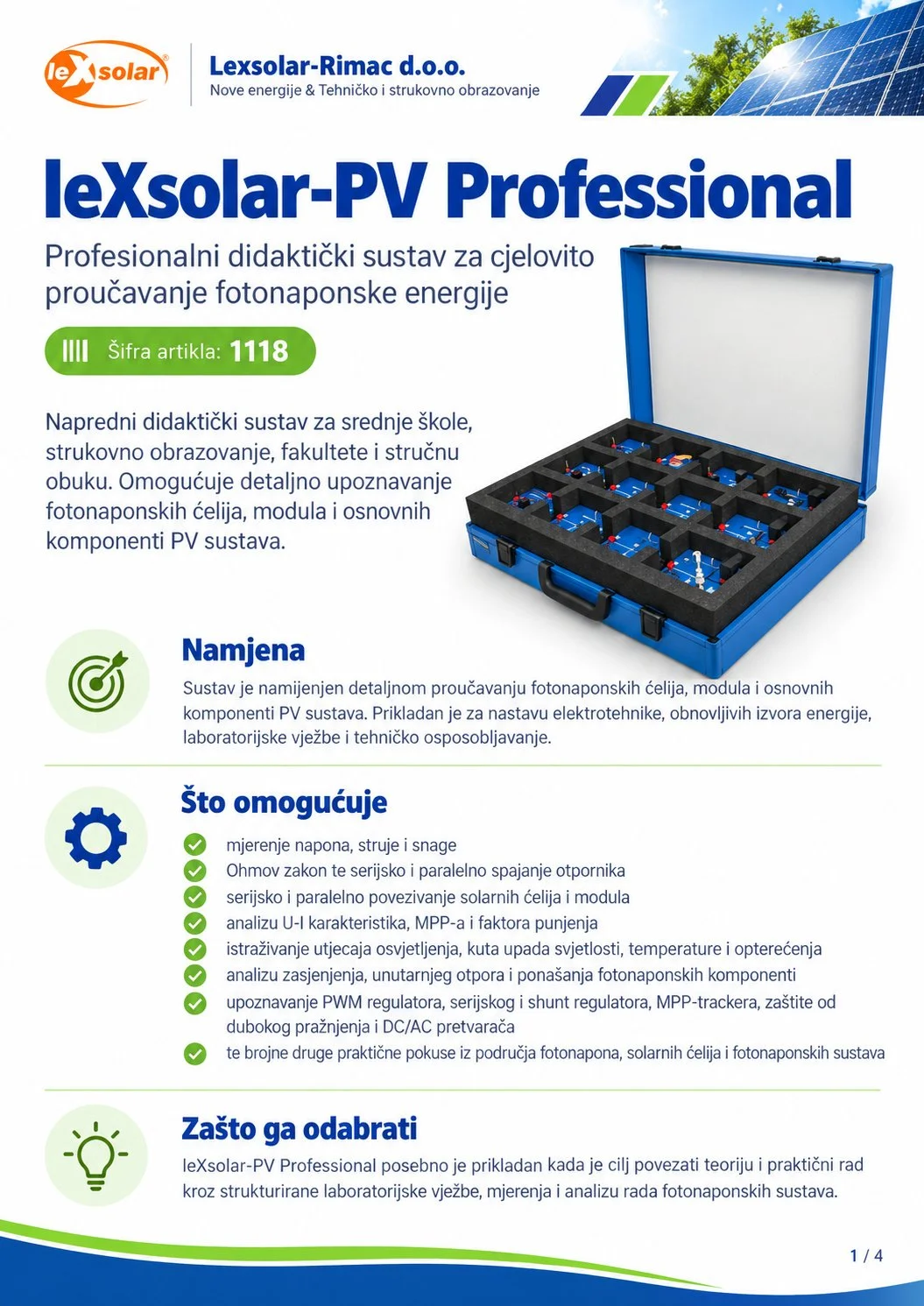

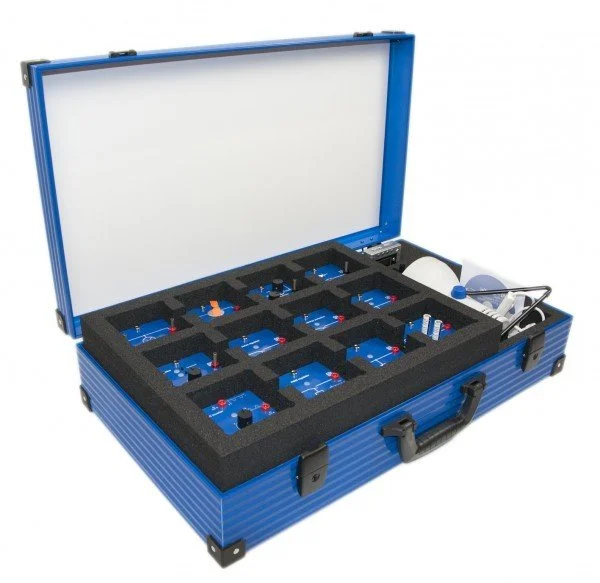

Šifra artikla: 1118
leXsolar PV Professional
Strukovne škole · fakulteti · stručna obuka
Modularni sustav za proučavanje fotonaponskih ćelija, regulatora i rada cjelovitog PV sustava u laboratorijskim uvjetima.
Što učenici mogu naučiti?
- Snimiti strujno-naponsku karakteristiku i odrediti točku maksimalne snage.
- Ispitati utjecaj osvjetljenja, temperature i zasjenjenja.
- Usporediti serijski i paralelni spoj fotonaponskih ćelija.
- Istražiti MPP-tracker, PWM regulator i pretvorbu istosmjerne u izmjeničnu struju.
Glavne komponente kompleta
Fotonaponski moduli, Osnovna jedinica Professional, moduli trošila i otpornika, MPP-tracker, PWM regulator, serijski i paralelni regulator, zaštita od dubokog pražnjenja, DC/AC pretvarač, 2 AV-Modula, PowerModule, rasvjetni moduli, spojni pribor i aluminijski kovčeg.
Dodatna oprema i pribor
Za pokuse s temperaturom potreban je laboratorijski termometar L2-06-016. Priručnici za nastavu, adapter za električnu mrežu i DC pretvarač navedeni su kao preporučena dodatna oprema.

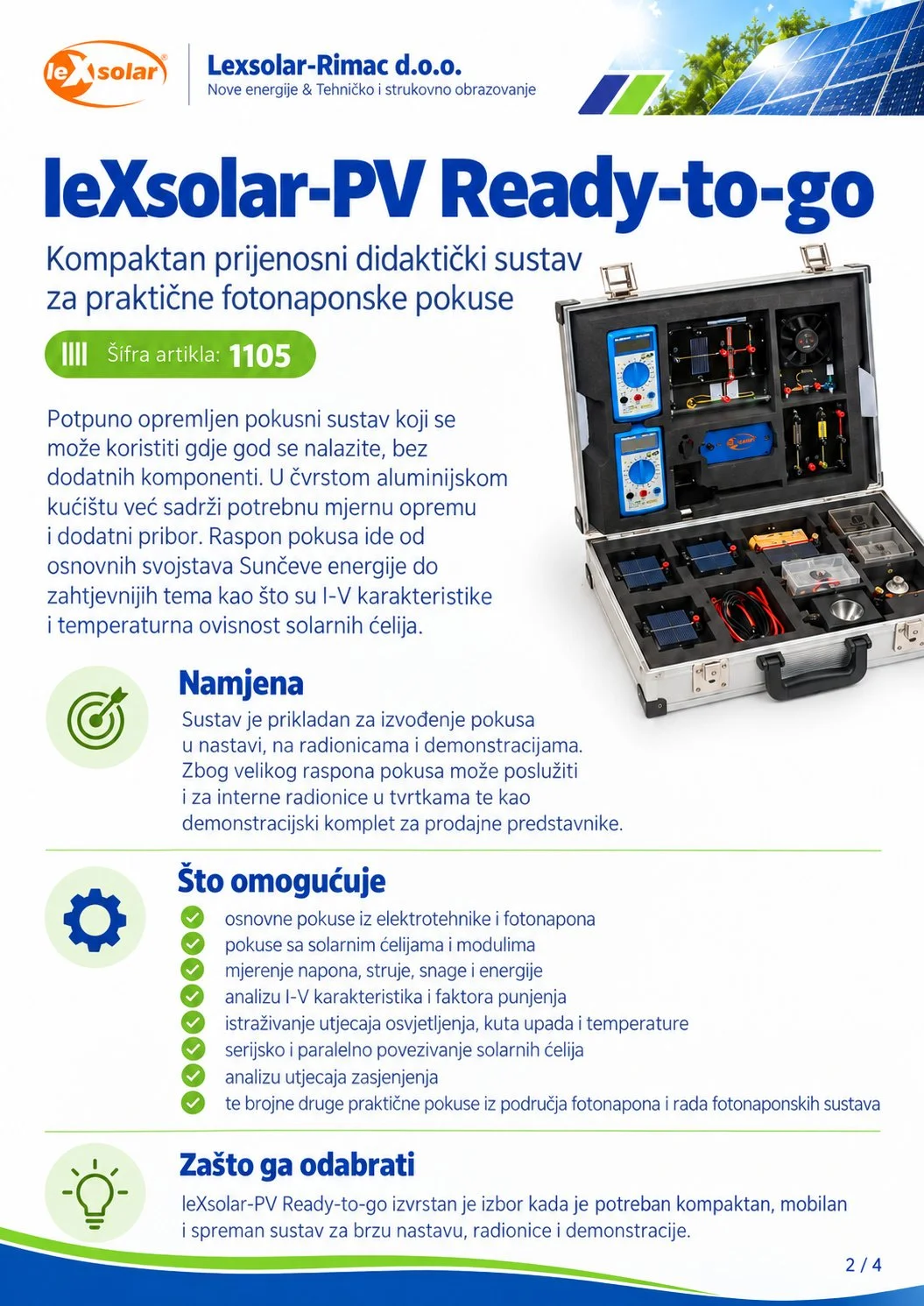

Šifra artikla: 1105
leXsolar PV Ready-to-go
Školska nastava · radionice · demonstracije
Prijenosni komplet za pokuse iz fotonapona s uključenim mjernim instrumentima i priborom u aluminijskom kovčegu.
Što učenici mogu naučiti?
- Izmjeriti kako kut upada svjetlosti i osvjetljenje mijenjaju snagu ćelije.
- Usporediti serijsko i paralelno povezivanje te učinak zasjenjenja.
- Snimiti strujno-naponsku karakteristiku i istražiti utjecaj temperature.
- Pratiti punjenje i pražnjenje kondenzatora te rad malih trošila.
Glavne komponente kompleta
Fotonaponski moduli, Osnovna jedinica Large, rasvjetni modul, dioda, otpornik, potenciometar, motori, zujalica, kondenzator, diskovi i filtri, 2 digitalna multimetra, laboratorijski termometar, luksmetar, PowerModule, spojni vodiči i aluminijski kovčeg.
Dodatna oprema i pribor
Za navedene pokuse mjerni instrumenti i napajanje već su uključeni. Upute za učenike i priručnici za nastavnike na stranici proizvođača navedeni su kao preporučena dodatna oprema.

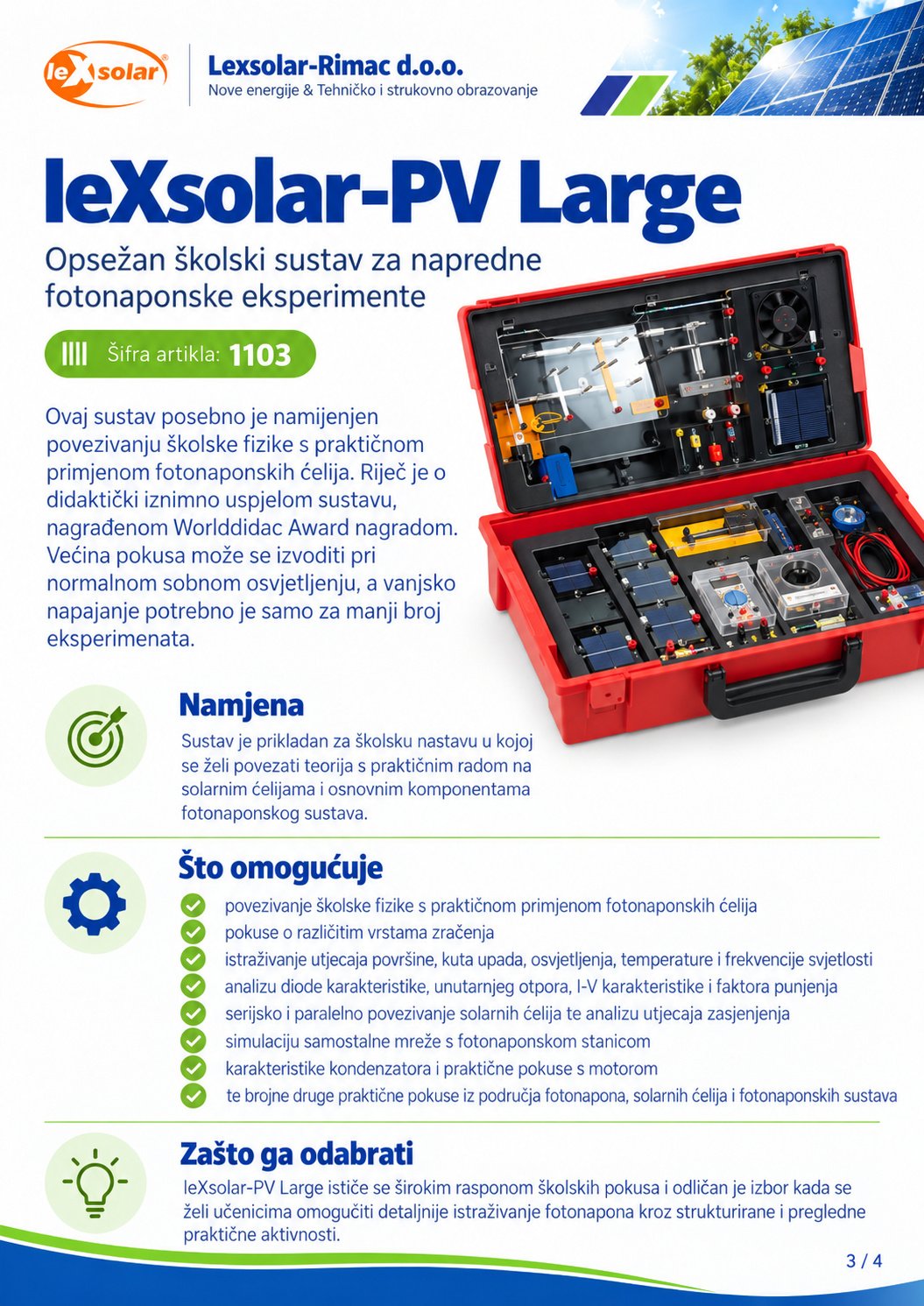

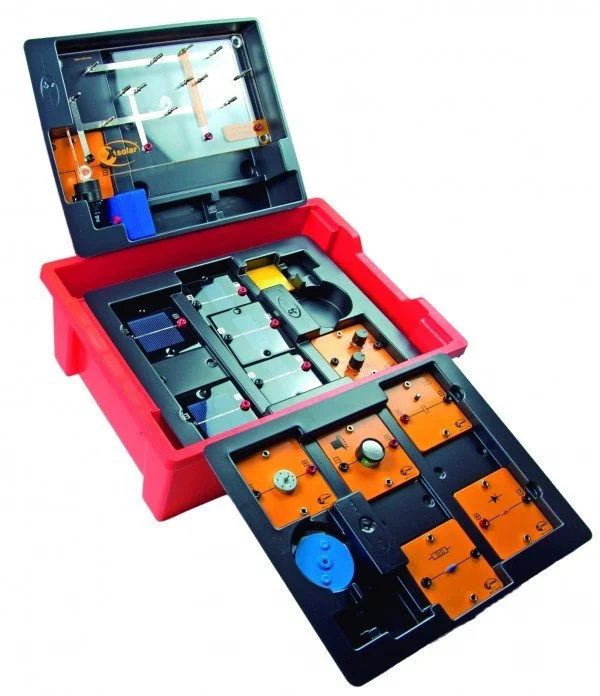

Šifra artikla: 1103
leXsolar PV Large
Školska fizika · praktična nastava
Sustav koji povezuje školsku fiziku s primjenom fotonaponskih ćelija. Brojni kvalitativni pokusi mogu se izvesti pri uobičajenom sobnom osvjetljenju.
Što učenici mogu naučiti?
- Usporediti snagu ćelije pri različitoj osvijetljenoj površini i kutu upada svjetlosti.
- Ispitati utjecaj osvjetljenja, temperature i zasjenjenja.
- Povezati ćelije serijski i paralelno te izmjeriti napon i struju.
- Istražiti karakteristiku ćelije, rad motora i pohranu energije u kondenzatoru.
Glavne komponente kompleta
Fotonaponski moduli, Osnovna jedinica Large, rasvjetni modul, dioda, otpornik, potenciometar, motori, zujalica, kondenzator, diskovi u boji, filtri i pokrivala za ćelije te kutija s umetcima.
Dodatna oprema i pribor
Proizvođač zasebno navodi AV-Module 9100-03, PowerModule 9100-05, spojne vodiče i laboratorijski termometar. Priručnici i SmartControl Large 9102 preporučena su dodatna oprema.

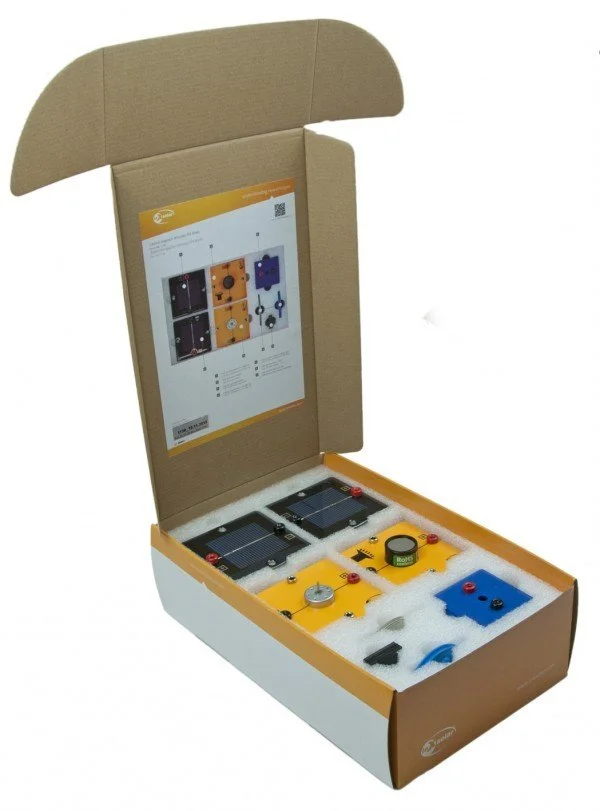

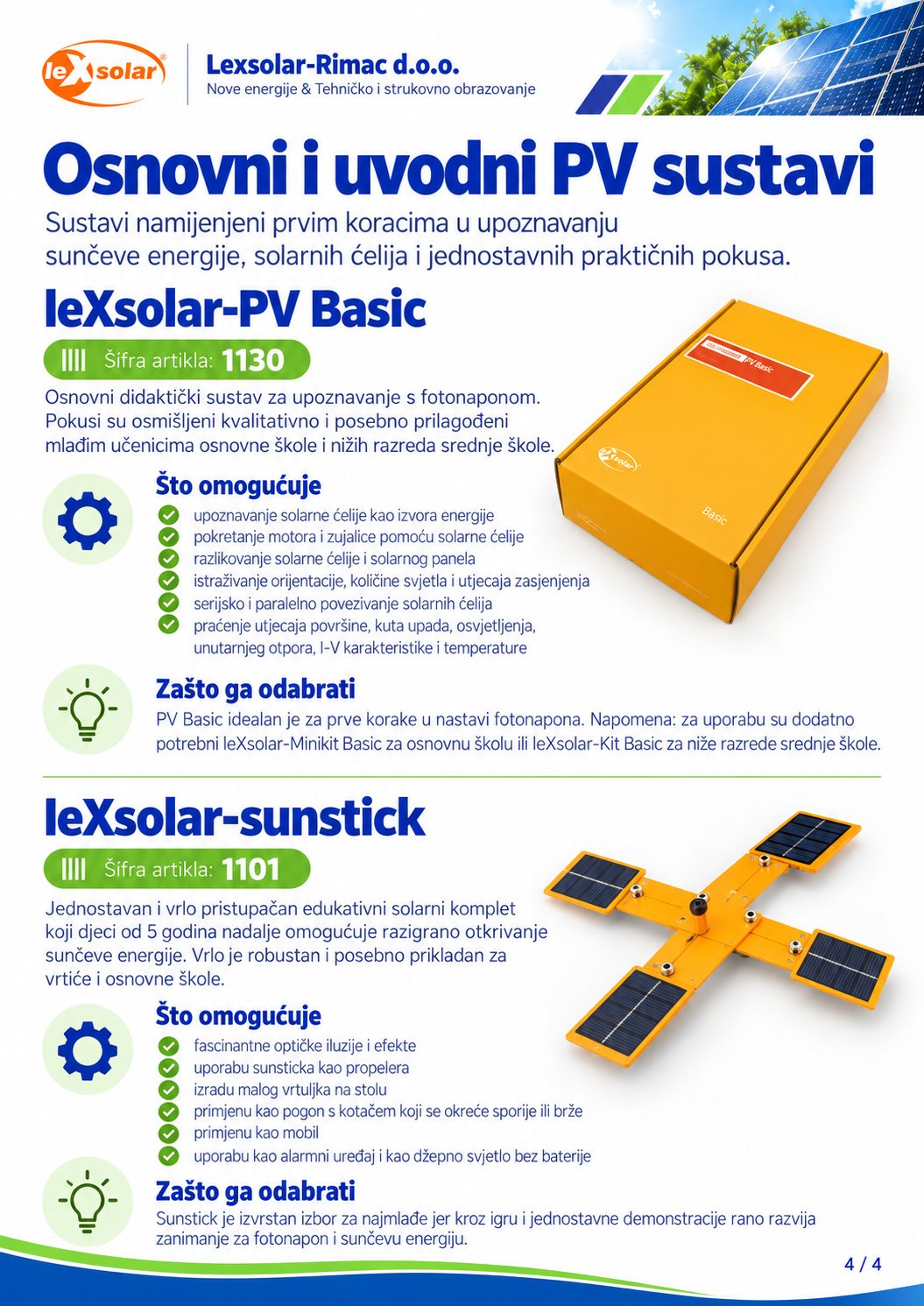

Šifra artikla: 1130
leXsolar PV Basic
Osnovna škola · uvodni pokusi
Jednostavan uvod u fotonapon kroz promatranje i kvalitativne pokuse: što ćelija može napajati i kako njezin položaj utječe na rad.
Što učenici mogu naučiti?
- Pokrenuti motor i zujalicu energijom fotonaponske ćelije.
- Uočiti razliku između ćelije i fotonaponskog modula.
- Ispitati utjecaj položaja, količine svjetlosti i zasjenjenja.
- Istražiti diskove u boji i optičke varke.
Glavne komponente kompleta
Dva fotonaponska modula, rasvjetni modul, zujalica, motor, diskovi u boji, pokrivala za ćelije i pakiranje s umetkom.
Dodatna oprema i pribor
Potreban je dodatni pribor: leXsolar Minikit Basic 2030 za mlađe učenike ili leXsolar Kit Basic 2031 za višu razinu školske nastave.

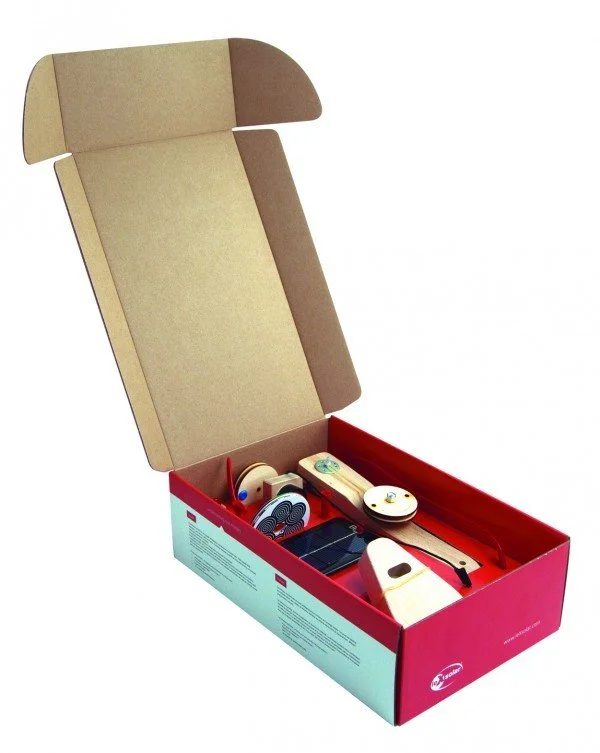

Šifra artikla: 1101
leXsolar Sunstick
Vrtići · osnovna škola · djeca od 5 godina
Otkrivanje solarne energije kroz igru, kretanje, svjetlost i zvuk. Robustan sustav za prve susrete djece s fotonaponom.
Što učenici mogu naučiti?
- Pretvoriti sunčevu energiju u okretanje propelera.
- Sastaviti mali vrtuljak i istražiti brzinu vrtnje.
- Promatrati boje i optičke učinke diskova.
- Pokrenuti zujalicu i LED svjetlo pomoću fotonaponskog modula.
Glavne komponente kompleta
Fotonaponski modul, Sunstick baza i stalak, pogonski kotač, drveni nosač kotača, diskovi u boji, propeler, zujalica, LED modul i spojni pribor.
Dodatna oprema i pribor
Na aktualnom popisu proizvođača nisu navedene zasebne obavezne dodatne komponente.
Pregled glavnih komponenti nije potpuna specifikacija isporuke. U ponudi ćemo navesti točan sastav odabranog kompleta i potreban dodatni pribor za planirane pokuse.
Planirate nastavu iz fotonapona?
Navedite razinu nastave, broj učenika koji rade istodobno i mjernu opremu koju već imate. Predložit ćemo odgovarajući sustav i potreban pribor.
