leXsolar · vodik u nastavi
Kako proizvesti vodik i pretvoriti ga u električnu energiju?
Istražite elektrolizu, pohranu vodika i rad gorivnih članaka. Od prvih školskih pokusa do mjerenja učinkovitosti i usporedbe različitih tehnologija.
Koji sustav odgovara vašoj nastavi?
| Sustav | Fokus nastave | Oprema i nadogradnje |
|---|---|---|
| H2 Professional 2.0 · 1222 | Napredna mjerenja, rastavljivi sklop i model automobila | Dodatno potreban H2 Charger |
| H2 Ready-to-go 3.0 · 1224 | Usporedba PEM, etanolne i SOFC tehnologije | Tri PEM modula i multimetri uključeni |
| H2 Large 2.0 · 1218 | Solarno-vodikov ciklus u školskoj nastavi | Zasebno mjerni i napojni moduli, svjetiljka i vodiči |
| H2 Basic · 1230 | Uvodni pokusi s reverzibilnim gorivnim člankom | Potreban Minikit Basic ili Kit Basic |

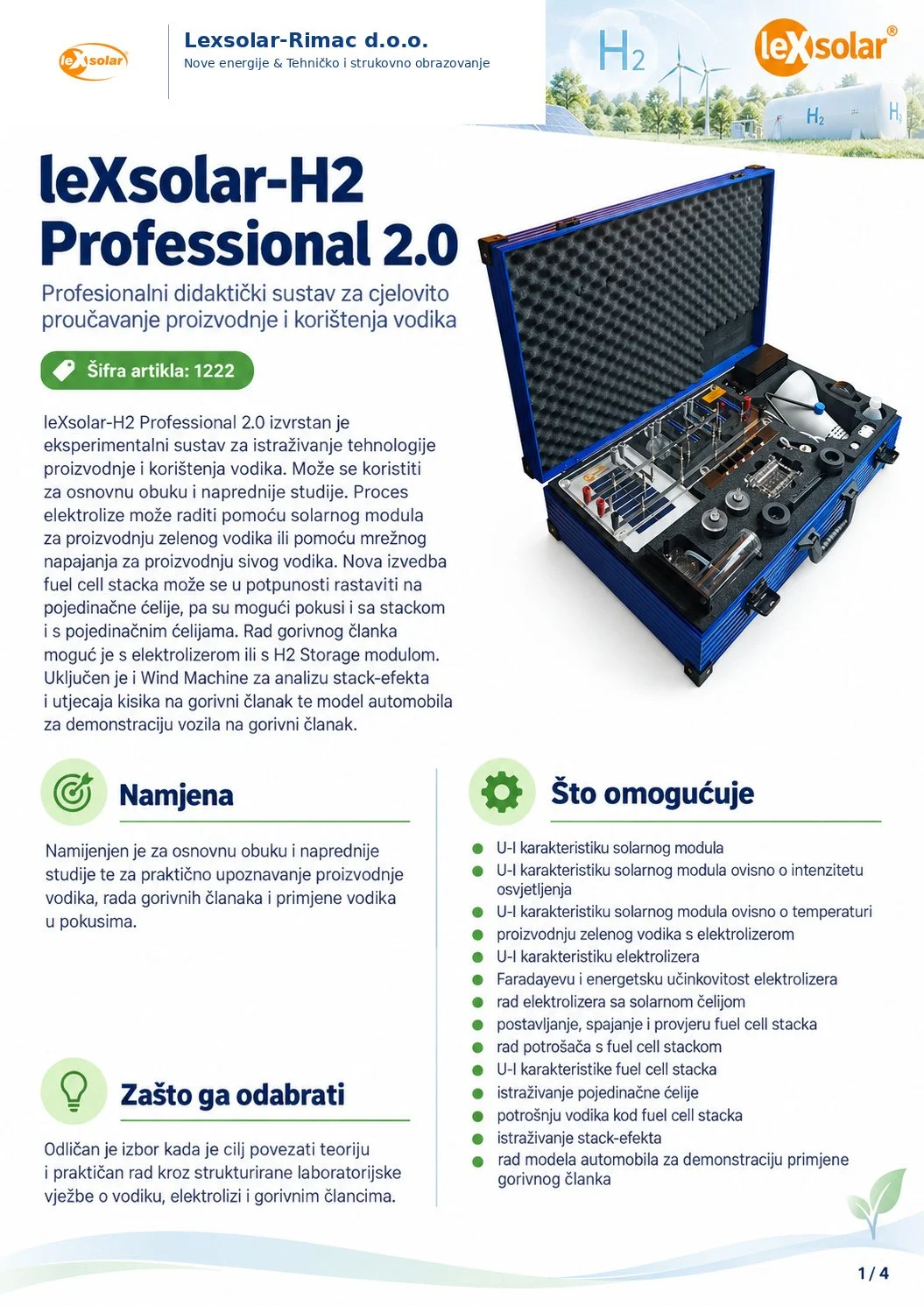

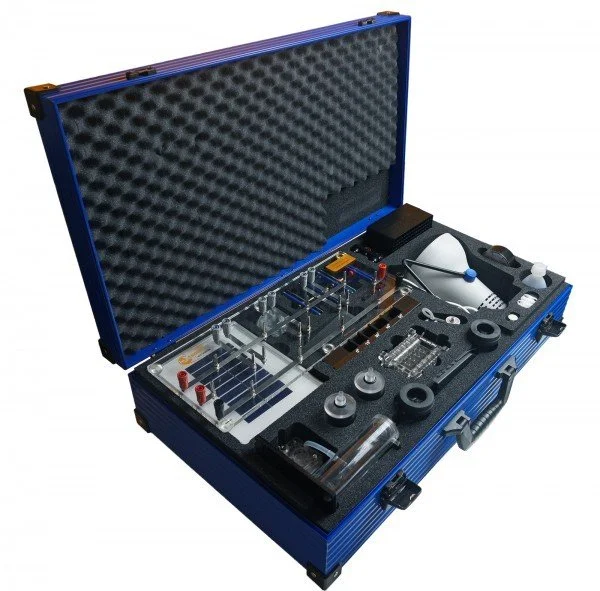

Šifra artikla: 1222
leXsolar H2 Professional 2.0
Strukovna i visokoškolska nastava · napredna mjerenja
Sustav za proučavanje proizvodnje i korištenja vodika. Povezuje elektrolizu, rastavljivi sklop gorivnih članaka snage do 1 W i demonstraciju automobila na vodik.
Što učenici mogu naučiti?
- Proizvesti zeleni vodik elektrolizom uz solarni modul.
- Snimiti U–I karakteristike elektrolizatora i sklopa gorivnih članaka.
- Ispitati pojedinačni gorivni članak, potrošnju vodika i učinkovitost.
- Pokrenuti model automobila te istražiti utjecaj strujanja zraka.
Glavne komponente kompleta
Osnovna jedinica Professional, solarni modul s nosačem, elektrolizator s dva članka, rastavljivi sklop gorivnih članaka 1 W, H2 Storage, manometar, model automobila, motor, potenciometar, izvor strujanja zraka, AV-Module, PowerModule, vodiči i aluminijski kovčeg.
Dodatna oprema i pribor
Proizvođač kao dodatno potreban dio navodi H2 Charger 1200-17 za punjenje spremnika H2 Storage.

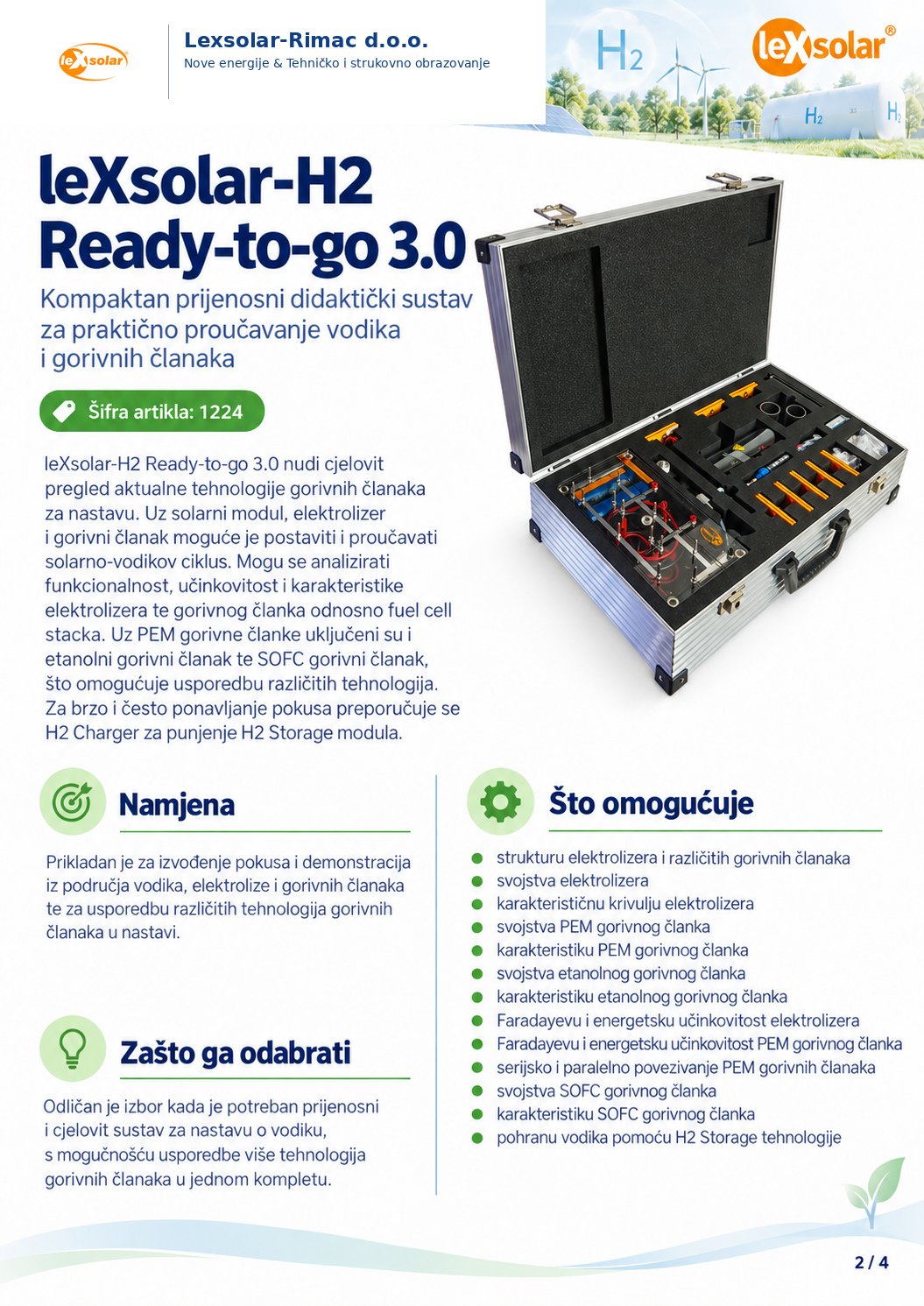

Šifra artikla: 1224
leXsolar H2 Ready-to-go 3.0
Nastava fizike, kemije i tehnike · usporedba tehnologija
Komplet za solarno-vodikov ciklus i usporedbu PEM, etanolnih i SOFC gorivnih članaka. Uključuje tri PEM modula i dva digitalna multimetra.
Što učenici mogu naučiti?
- Istražiti građu i karakteristike elektrolizatora i gorivnih članaka.
- Usporediti PEM, etanolni i SOFC gorivni članak.
- Serijski i paralelno povezati PEM gorivne članke.
- Izračunati Faradayevu i energetsku učinkovitost te istražiti pohranu vodika.
Glavne komponente kompleta
Osnovna jedinica Large, solarni modul, elektrolizator 2.0, 3 PEM modula, etanolni i SOFC modul, H2 Storage, spremnik plinova, motor, potenciometar, svjetiljka, 2 digitalna multimetra, vodiči, ventil, mali plamenik i kovčeg.
Dodatna oprema i pribor
H2 Charger 1200-17 preporučuje se za punjenje spremnika i češće ponavljanje pokusa.

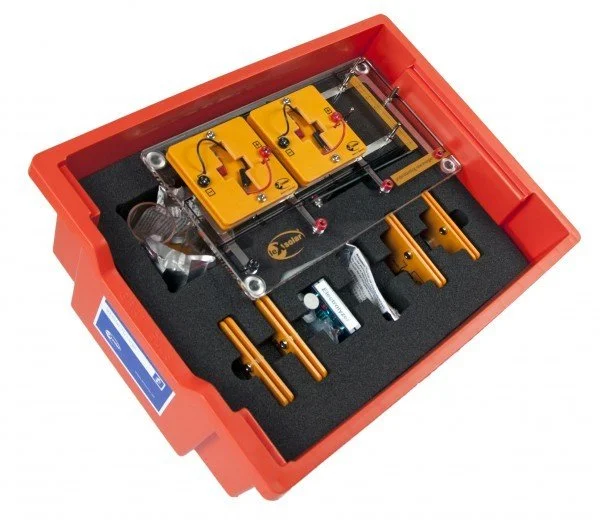

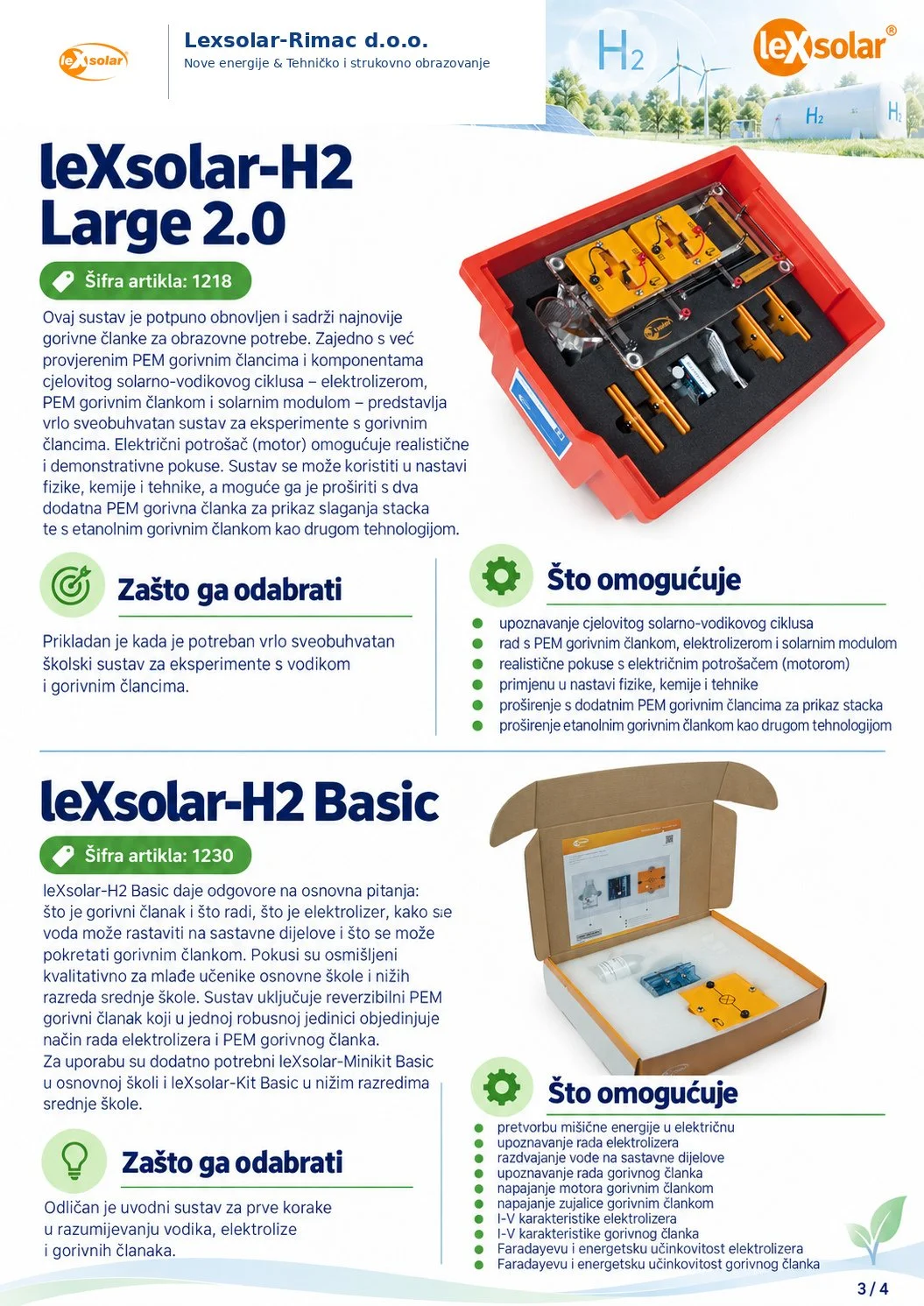

Šifra artikla: 1218
leXsolar H2 Large 2.0
Školska nastava fizike, kemije i tehnike
Modularni komplet za istraživanje solarno-vodikovog ciklusa: solarni modul proizvodi električnu energiju za elektrolizu, a gorivni članak njome ponovno napaja trošilo.
Što učenici mogu naučiti?
- Istražiti rad i karakteristike elektrolizatora.
- Proučiti karakteristike PEM gorivnog članka.
- Izračunati Faradayevu i energetsku učinkovitost.
- Demonstrirati pretvorbu energije pokretanjem motora.
Glavne komponente kompleta
Osnovna jedinica Large, PEM gorivni članak, elektrolizator 2.0, solarni modul, spremnik plinova, potenciometar, motor s propelerom i kutija s umetkom.
Dodatna oprema i pribor
Zasebno su potrebni svjetiljka s držačem, spojni vodiči, PowerModule 9100-05 i AV-Module 9100-03. Preporučene nadogradnje uključuju dodatne PEM članke, etanolni modul, H2 Charger, H2 Storage complete i priručnike.

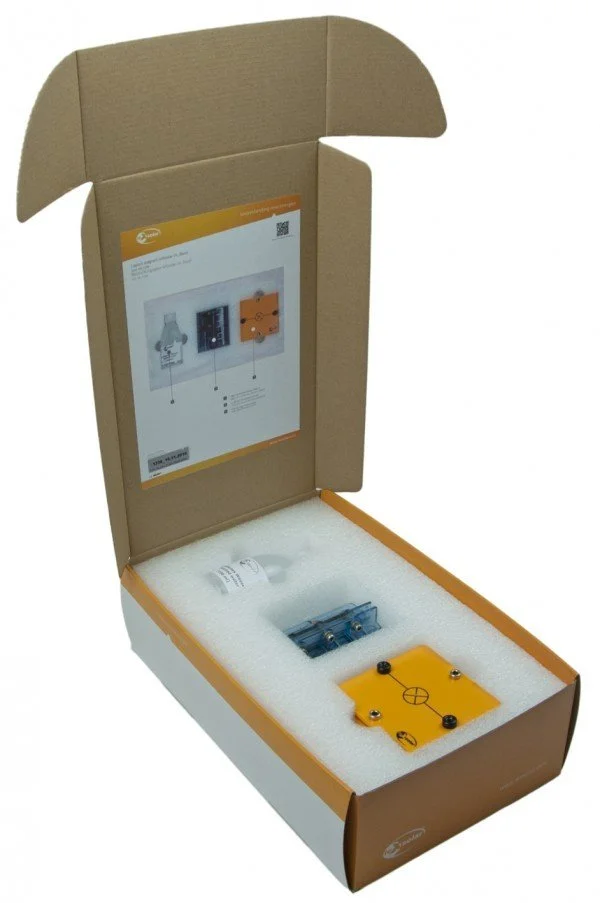

Šifra artikla: 1230
leXsolar H2 Basic
Osnovna škola · uvodno upoznavanje vodika
Komplet s reverzibilnim gorivnim člankom koji u jednoj jedinici objedinjuje elektrolizator i PEM gorivni članak. Namijenjen je početnim, kvalitativnim pokusima.
Što učenici mogu naučiti?
- Objasniti kako elektrolizator razlaže vodu.
- Pokazati kako gorivni članak proizvodi električnu energiju.
- Pokrenuti motor i zujalicu uz pribor iz osnovnog kompleta.
Glavne komponente kompleta
Reverzibilni gorivni članak, modul žarulje, destilirana voda i kutija s umetkom.
Dodatna oprema i pribor
Dodatno je potreban leXsolar Minikit Basic 2030 ili Kit Basic 2031, prema razini učenika i planiranim pokusima.

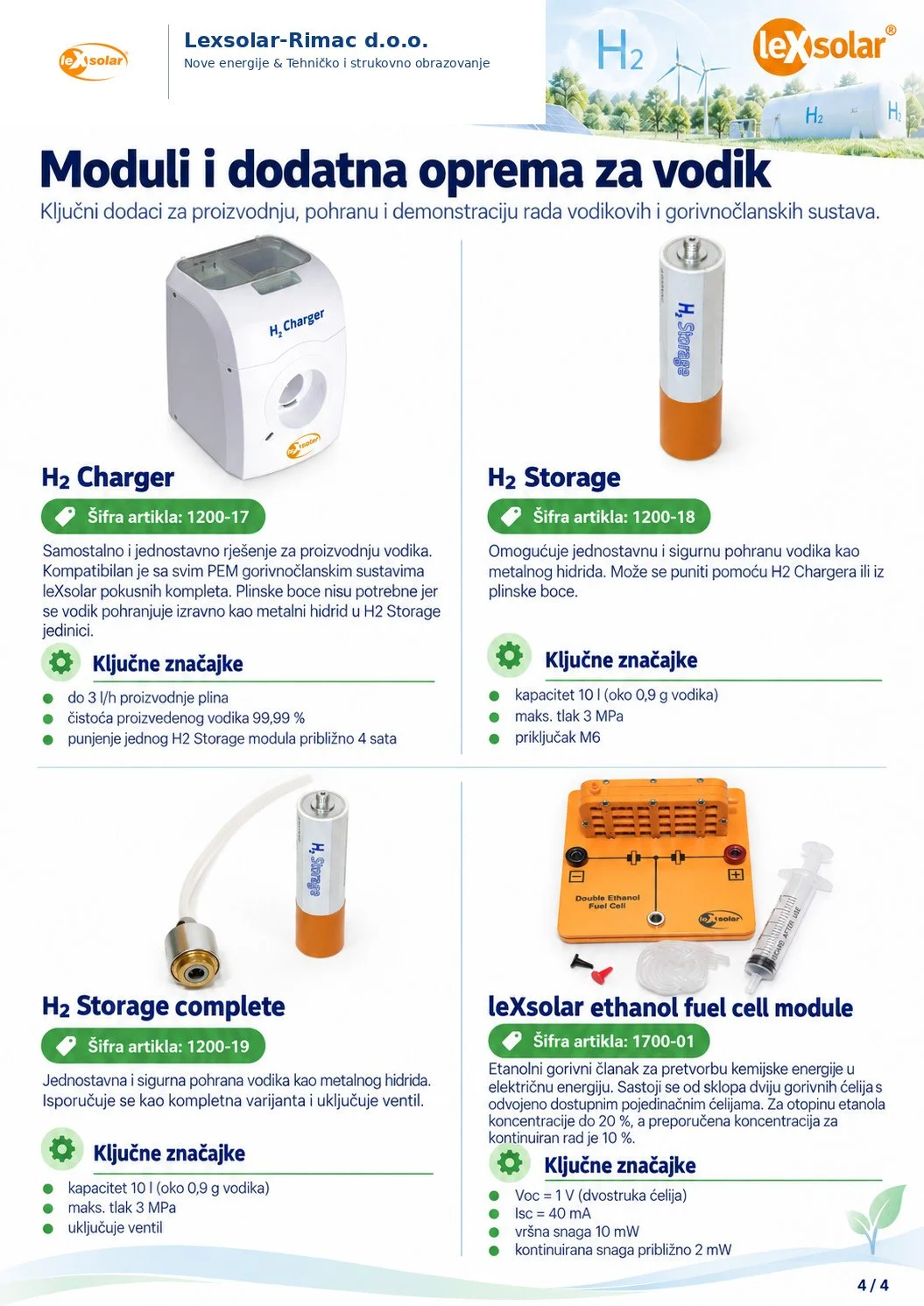

Dodatni moduli za proizvodnju i pohranu vodika
Odaberite pribor prema postojećem kompletu i planiranim pokusima.

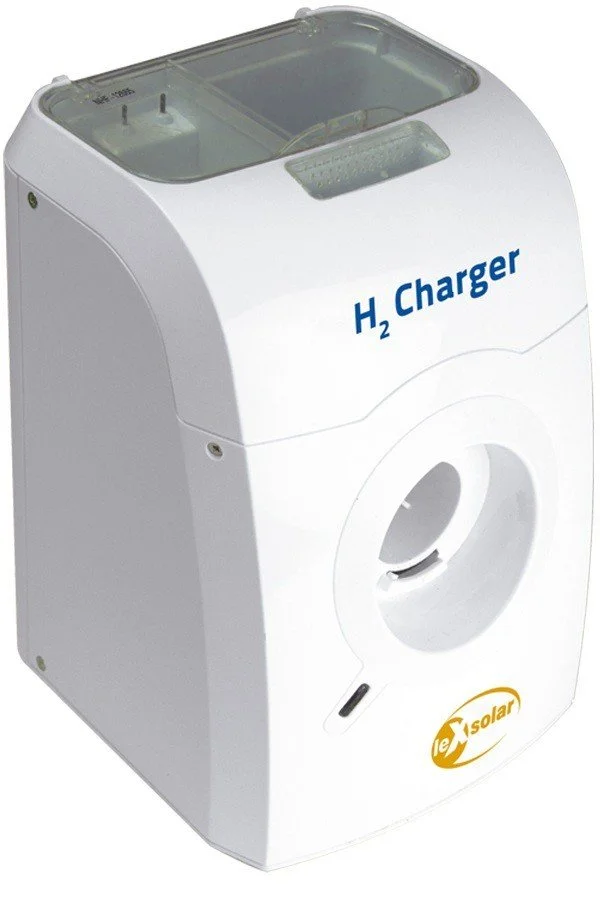

Šifra artikla: 1200-17
H2 Charger
Samostalni uređaj za proizvodnju vodika i punjenje spremnika H2 Storage. Za rad koristi deioniziranu ili destiliranu vodu; proizvodnja vodika do 3 l/h.
Preporučeni dodatak: H2 Storage 1200-18 ili H2 Storage complete 1200-19.

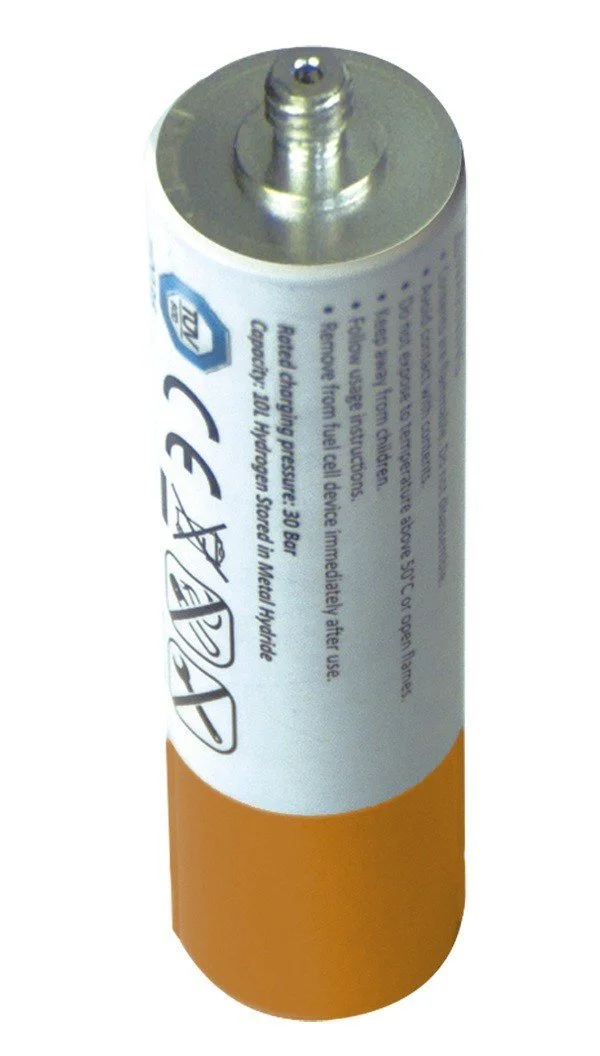

Šifra artikla: 1200-18
H2 Storage
Spremnik pohranjuje vodik u metalnom hidridu. Kapacitet je 10 l, odnosno približno 0,9 g vodika. Puni se uređajem H2 Charger ili iz plinske boce.
Izvedba bez ventila. Za komplet s ventilom odaberite 1200-19.

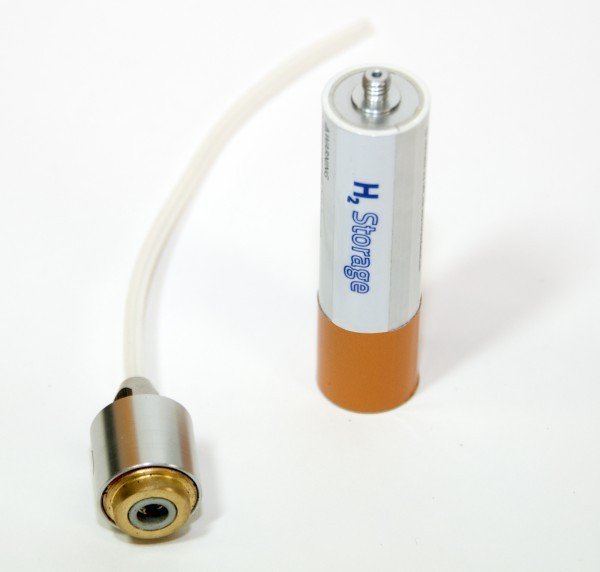

Šifra artikla: 1200-19
H2 Storage complete
Spremnik vodika kapaciteta 10 l s uključenim ventilom i silikonskom cijevi. Ventil omogućuje regulirano otpuštanje vodika za pokuse.
Kompletna izvedba spremnika H2 Storage s ventilom.

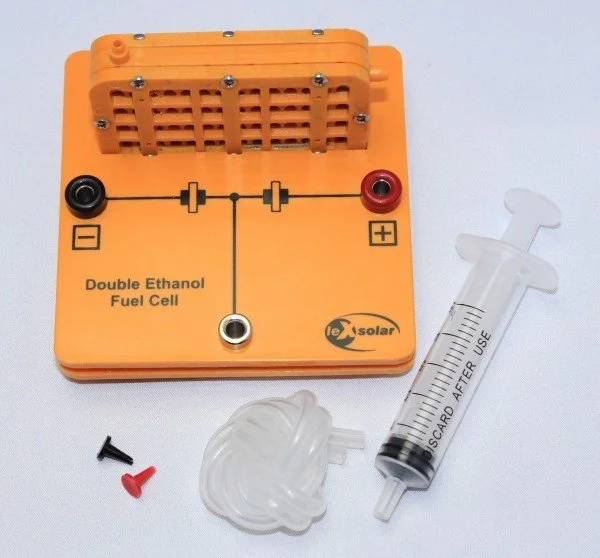

Šifra artikla: 1700-01
Etanolni gorivni članak
Modul s dva gorivna članka pretvara kemijsku energiju etanola u električnu energiju. Pojedinačni članci imaju odvojene priključke za istraživanje.
Preporučena koncentracija etanola za kontinuirani rad iznosi 10 %. Najveća vršna snaga: 10 mW.
Pregled glavnih komponenti nije potpuna specifikacija isporuke. U ponudi ćemo navesti točan sastav kompleta i dodatni pribor za odabrane pokuse.
Planirate nastavu o vodiku i gorivnim člancima?
Navedite razinu nastave, broj učenika koji rade istodobno i opremu koju već imate. Predložit ćemo odgovarajući komplet i potrebne dodatke.
